INSTRUCCIONES DE MONTAJE E INSTALACIÓN
Reparación de perforaciones
Cuando un tubo de PP-R se perfora, es posible
repararlo con una herramienta al efecto, que se
monta en el polifusor
, y un parche de reparar
orificios (Fig. 1).

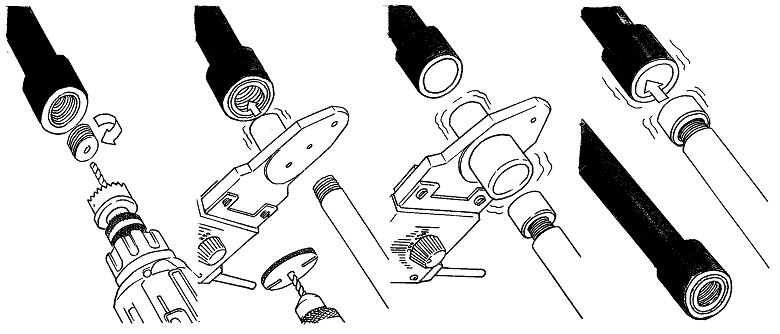

Cambio de la abrazadera roscada hembra
Si la pieza hembra Ø 1/2” se rompe accidentalmente,
no es preciso extraer el racor, rompiendo los azulejos
y la pared. Con el KIT
especial de reparación, es
posible evitar todos estos problemas, cambiando
sólo la abrazadera roscada (Fig. 2).
Fig. 2
Fig. 1
Uso del estribo
Para que el montaje de las instalaciones de PP-R resulte fácil de realizar, COES construyó y pa-
tentó un estribo para punto fijo, que permite sujetar los terminales roscados.
1
Enrosque el trinquete de 1/2” con agujero (1) en el empalme que tenga que cambiar.
2
Con una tiza marque la profundidad del empalme (18 mm.), en la sierra de campana (2) y
corte, utilizando el orificio como guía.
3
Apoye la matriz larga (3) en el empalme, para caldear.
4
Para que le resulte más fácil extraer la pieza a cambiar, use una barra de tubo de 1/2”, con
un extremo roscado (4).
5
Repase el fondo del racor con la fresa (5), sujetando con fuerza el taladro, hasta que las
cuatro protuberancias del fondo midan alrededor de 0,5-1 mm de espesor.
6
Limpie cuidadosamente con alcohol, las superficies a soldar.
7
Caldee el racor con la matriz macho larga.
8
Enrosque el nuevo empalme (8) en una barra de tubo de 1/2” y caldee con la matriz
hembra D. 32, durante 7/8 segundos aproximadamente.
9
Suelde apretando la pieza hasta el fondo del racor.
10
Antes de efectuar la conexión con la rosca, es necesario que la soldadura esté completa-
mente fría.
Nota: CO.E.S. S.p.A. no se asume ningún tipo de responsabilidad por los daños que se po-
drían causar si no se respetan las anteriores instrucciones y/o cuando las soldaduras se re-
alicen con herramientas que no sean las adecuadas.
1
2
5
4
3
6
7
8
9
10
